Infästning i armerad betong eller träbalkar med normalkonsol
Består takkonstruktionen i din hall av armerade betongbalkar eller träbalkar?
I sådana fall kan du använda våra normalkonsoler för infästning av hängbanesystemet. Dessa fästs på sidan av takstolarna. Det upphängda kransystemet fästs sedan i normalkonsolen med hjälp av flänsklämmor.
Armerade betongbalkar

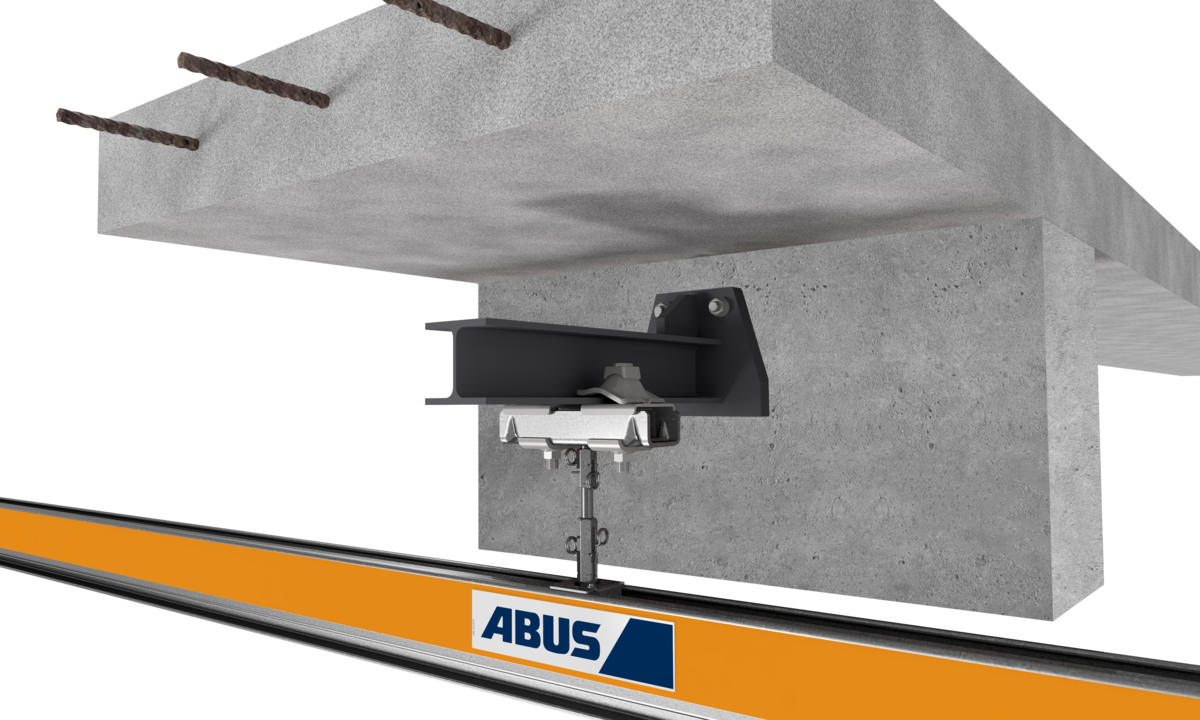

Normalkonsol i armerad betong
För att montera konsolen används en kärnhålsborrmaskin för att igenom takbalken i betong.
Normalkonsolerna finns med två olika långa utsprång: 350 mm och 525 mm. De är lämpliga för balktjocklekar på upp till 500 mm och kan användas för hängbanesystem med en lyftkapacitet på upp till 2000 kg.

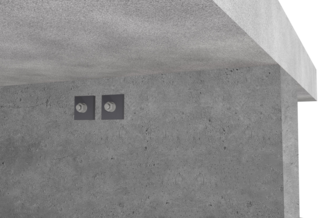

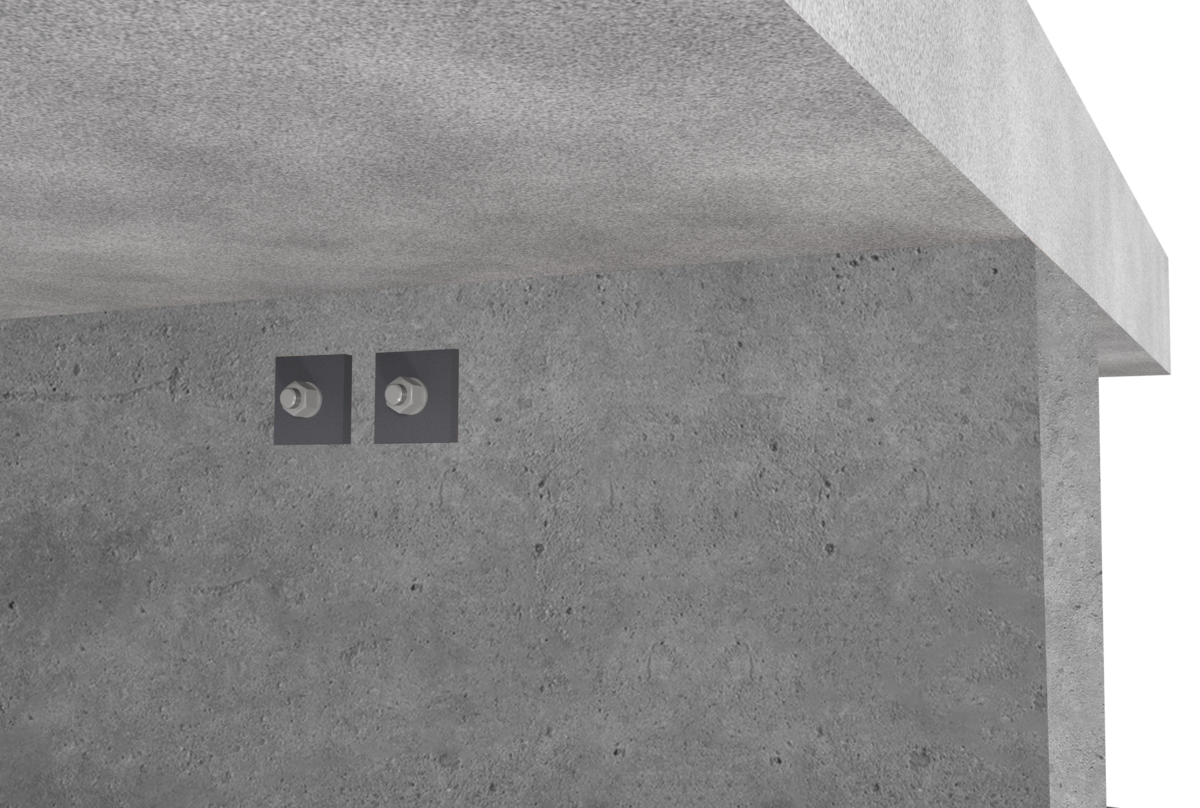

Vid takbalkar i betong används små fyrkantiga plattor för att återförankra normalkonsolen.

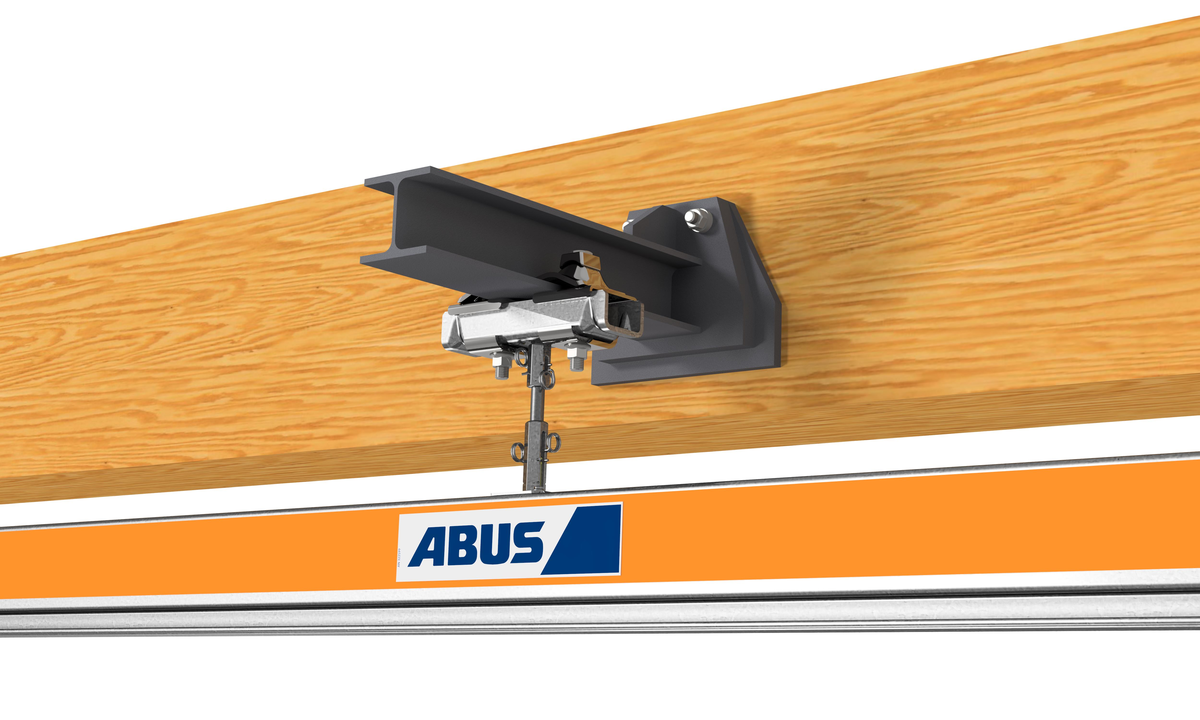

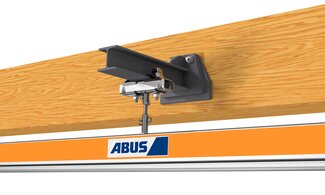

Normalkonsol i träbalkar
För att fästa konsolen måste man borra igenom träbalken.
Normalkonsolerna finns med två olika långa utsprång: 350 mm och 525 mm. De kan användas för upp till 500 mm breda balkar. Infästning i träbalkar lämpar sig för hängbanesystem med liten till medelstor lastkapacitet.

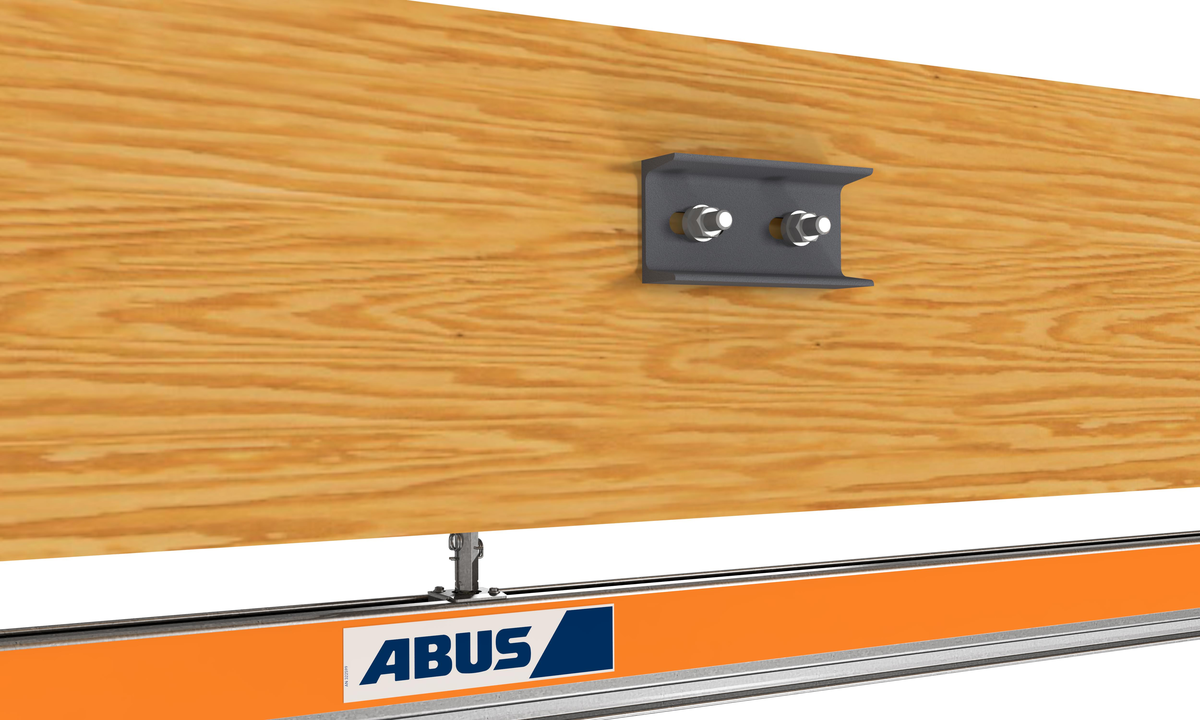

För normalkonsoler i träbalkar används en U-profil för återförankringen.
Är inte inte det högsta krokläget som kan nås tillräckligt vid användning av normalkonsolen?
Det kan bero på att hallen är väldigt låg. Annars kan maskinen vara väldigt hög och du behöver uppnå maximal lyfthöjd. För att råda bot på detta kan vi tillhandahålla en lösning med en särskilt högkonsol för armerade betongbalkar.
